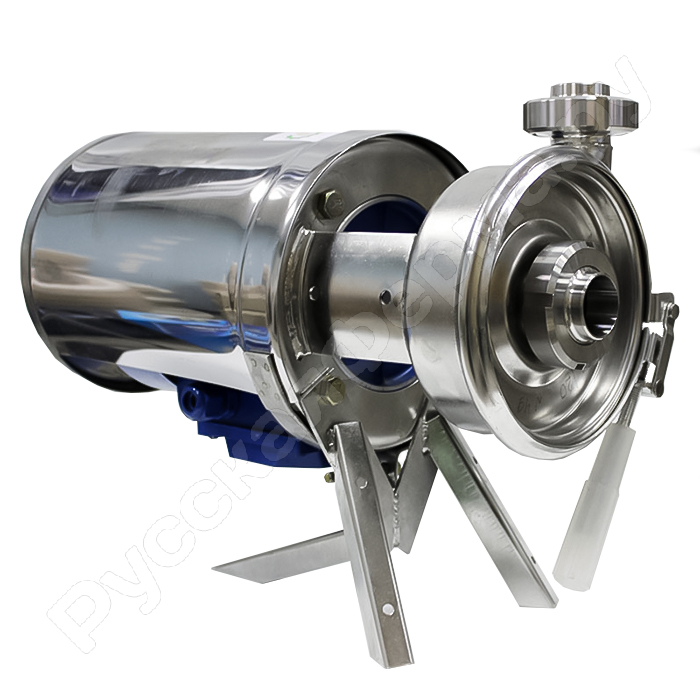

Центробежный пищевой насос Г2-ОПА (ОНЦ 1-6,3/20)

Назначение

ОНЦ 1 6,3/20 предназначен для перекачивания молока и других аналогичных ему по вязкости и химической активности продуктов (соки, минеральная вода, пиво, вино) температурой не больше 90 С.

Принцип действия

Перед запуском необходимо заполнение жидким продуктом корпуса насоса и всасывающего патрубка. При вращение рабочего колеса, она, под воздействием центробежной силы, отбрасывается от центра колеса к его внешнему радиусу из-за чего создается давление в камере насоса, в результате происходит поступление жидкости в нагнетательный трубопровод, при этом создается разрежение во всасывающем трубопроводе перекачиваемая жидкость поступает в насос. Таким образом, устанавливается непрерывная подача продукта.

Устройство

По конструкции – это центробежный, консольно-моноблочный, одноступенчатый, с закрытыми лопастями разборного типа. Устанавливается без жесткого основания на трех ножках. Все элементы устройства, которые соприкасаются с перекачиваемой жидкостью, изготовлены из пищевой нержавеющей стали и материалов специального назначения, разрешенных для этого типа промышленности.

Технический уход

При эксплуатации необходимо постоянно наблюдать за состоянием торцевого уплотнения. Проверка технического состояния состоит в наблюдении за количеством пропускаемой жидкости. В уплотнение допускается пропуск не более 10 капель в минуту. Если при контрольной перекачке течь находится в пределе допустимой (10 капель в минуту), уплотнение считается работоспособным.

Условия эксплуатации

• Эксплуатация насоса должна происходить в рабочем диапазоне подач;
• Запрещена работа насоса без наполнения перекачиваемой жидкостью, так как возможен выход из строя торцового уплотнения;
• При пропуске жидкости более 10 капель в минуту, через торцевое уплотнение наконечника вала в процессе работы, запрещена эксплуатация.
• Запрещается эксплуатация без защиты от перегрузок и КЗ (согласно действующих требований правил устройства электроустановок)
• Не разрешается превышать сопротивление всасывающей магистрали выше значения вакуумметрической высоты всасывания (5 м вод. ст.);
• Не разрешается монтаж на всасывающей линии запорной арматуры, регулирующей производительность устройств;
• По завершению работы требуется откачать жидкость из насоса и совершить безразборочную мойку всей системы, включая насос и трубопроводы сперва моющим раствором, а после горячей водой (ниже 50 градусов).
• Компоновка электрооборудования должна соответствовать требованиям актуальных "Правил техники безопасности при эксплуатации электроустановок потребителей".

Диаметр штуцера DN35 на входе и выходе
