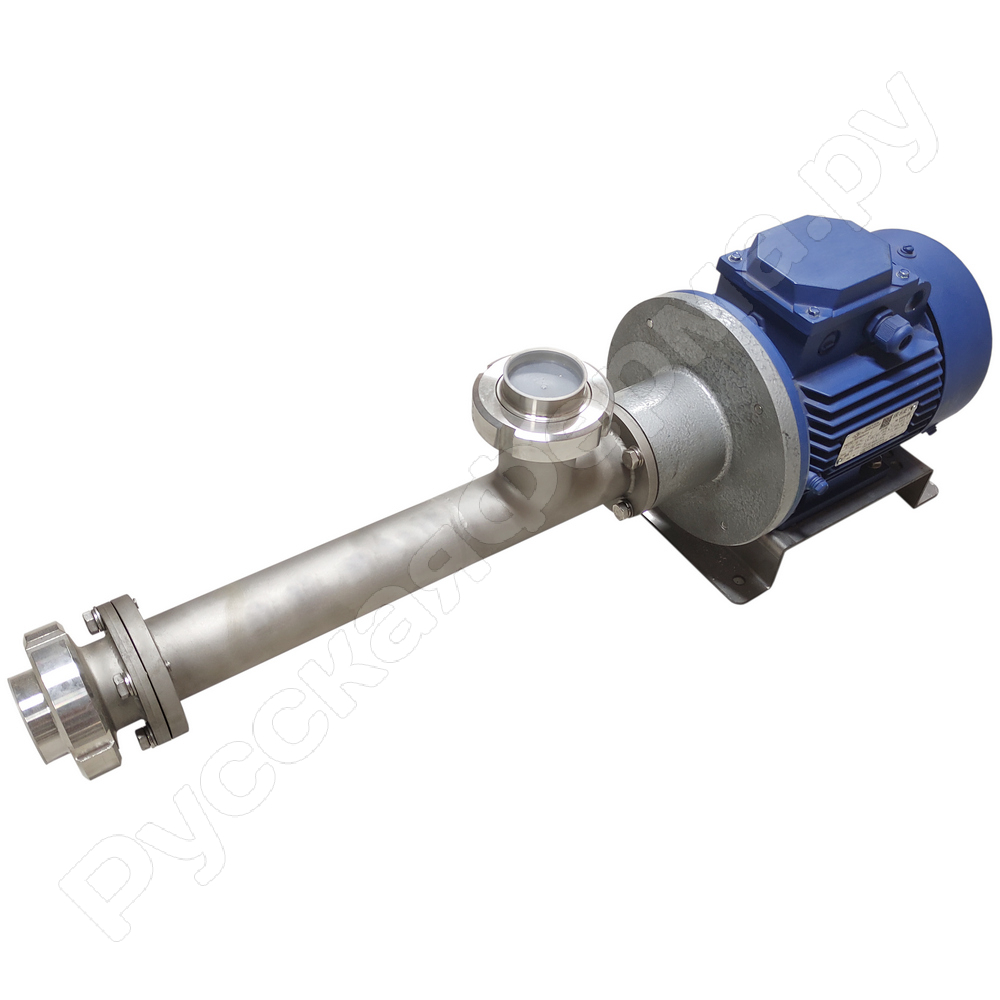

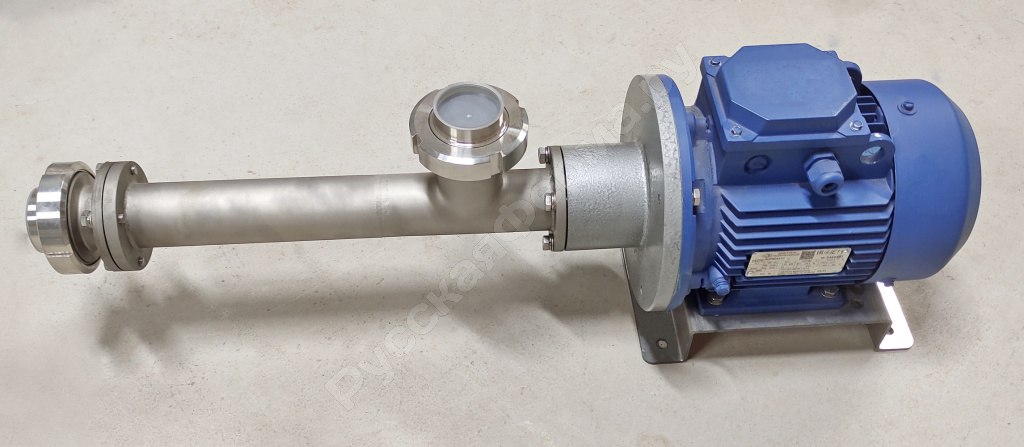

Винтовой насос ОНВ1-00

Основной рабочей частью одновинтового насоса является винтовая пара, состоящая из статора - 2-х заходной спирали, изготовленной из эластомера, нераздельно соединенного с металлической обоймой; и ротора - внешней 1-заходной спирали, изготовленной из стали с упрочняющим покрытием или без него.

Принцип перекачивания состоит в перемещении постоянного объема среды, заключенного в герметичных камерах между вращающимся ротором и неподвижным статором. При вращении ротора полость со стороны всасывания увеличивается в объеме, и в ней создается разрежение. Под его действием транспортируемая среда заполняет образующуюся полость. При дальнейшем вращении винтовой линии полость закрывается, и транспортируемая среда перемещается ротором вдоль оси статора в сторону нагнетания. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет максимальное давление агрегата, а объем каждой полости - его производительность.

Одновинтовые насосы позволяют эффективно перекачивать высоковязкие, мультифазные среды со значительным содержанием механических включений. Обладают рядом преимуществ по сравнению с другими типами насосов, такими как: центробежные, пластинчатые, шестеренчатые, мембранные и передачи энергии поступательного движения в перекачиваемой среде.

Основные преимущества одновинтовых насосов:

• Позволяют точно дозировать объем перекачиваемой жидкости;
• Способны перекачивать неоднородные газосодержащие и абразивные среды, которые содержат прочные и волокнистые включения, неспособные к текучести;
• Не вспенивают перекачиваемое вещество;
• Позволяют регулировать производительность при помощи изменения оборотов ротора, сохраняя номинальное давление;
• Отсутствует срыв подачи, как и преломления в напорной характеристике при уменьшении или увеличении оборотов ротора- плавная работа при снижении производительности;
• Не кавитируют при прохождении воздушных и газовых пробок;
• Высокий КПД, в сравнении с другими видами насосного оборудования, а следовательно, более экономичны в эксплуатации - до 50% экономии электроэнергии;
• Просты в эксплуатации и ремонте;
• Защита от холостого хода при отсутствии перекачиваемого вещества; (доп. опция)
• Защита от повышенного давления (при работе с прерывистой подачей перекачиваемого вещества) (доп. опция)

Габаритные размеры одновинтовых насосных агрегатов серии ОНВ могут изменяться в зависимости от наличия дополнительных опций, таких как: подпорный шнек, обогрев проточный части, мацератор, загрузочная горловина и т.д.
Одновинтовые насосы могут иметь различные варианты приводов, например: мотор-редуктор, мотор-вариатор, клиноременная передача, а также варианты различного климатического и взрывозащищенного исполнения.

Одновинтовые насосы серии ОНВ являются наиболее универсальными, при их использовании доступны любые компоновки и дополнительные опции, такие как: нержавеющее исполнение, взрывозащищенное исполнение, дополнительный обогрев проточной части, загрузочная горловина и подпорный шнек, система защиты "сухой ход", специальное климатическое исполнение и пр.

Направление вращения двигателя - против часовой стрелки. На реверсе - по часовой.
